ST Top Stay

Kuvaus

DTC TOP-STAYS ST – Taitto-ovimekanismi (Bi-Fold)

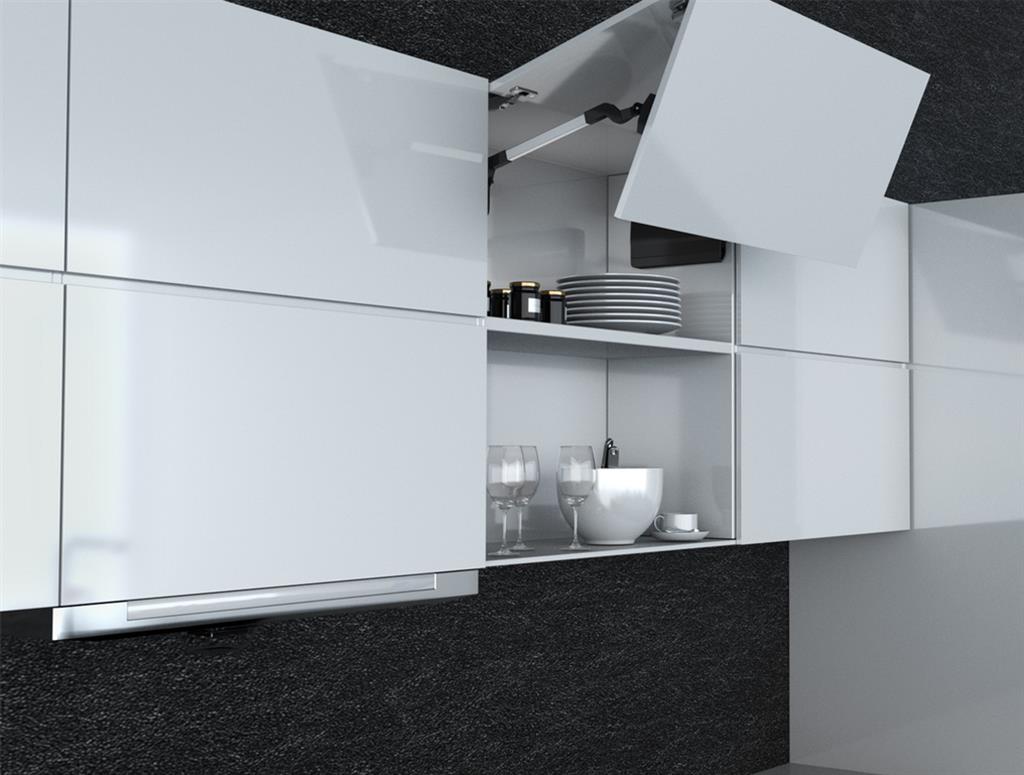

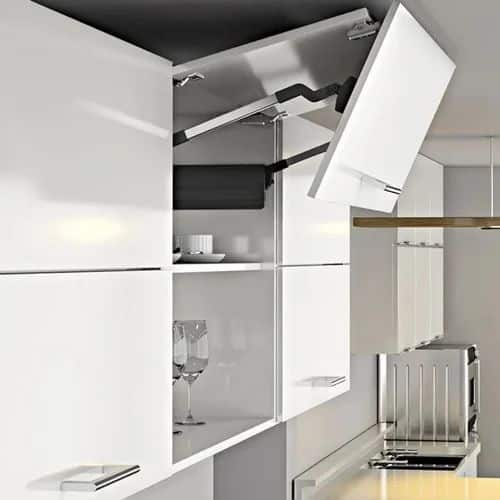

Tyylikäs ja tilaa säästävä taitto-ovimekanismi yläkaappeihin. Mekanismi nostaa kaksi ovilehteä taitettuna ylös, tarjoten esteettömän pääsyn kaapin sisältöön. Keveä avata, pysähtyy haluttuun asentoon ja sulkeutuu pehmeästi.

Tuotetiedot ja ominaisuudet:

• Kaapin korkeus (KH): 480–1040 mm
• Kaapin maks. leveys: 1800 mm
• Oven paksuus: 16–26 mm
• Pysäytys ja voimansäätö: Säädettävä avaus- ja kannatusvoima – ovi pysähtyy haluttuun asentoon.
• Vaimennus: Säädettävä pehmeä sulkeutumisnopeus (soft-close).
• Säädöt: 3D-säädöt molemmille etusarjoille.
• Asennus: Työkaluton asennus ja irrotus (clip-on).

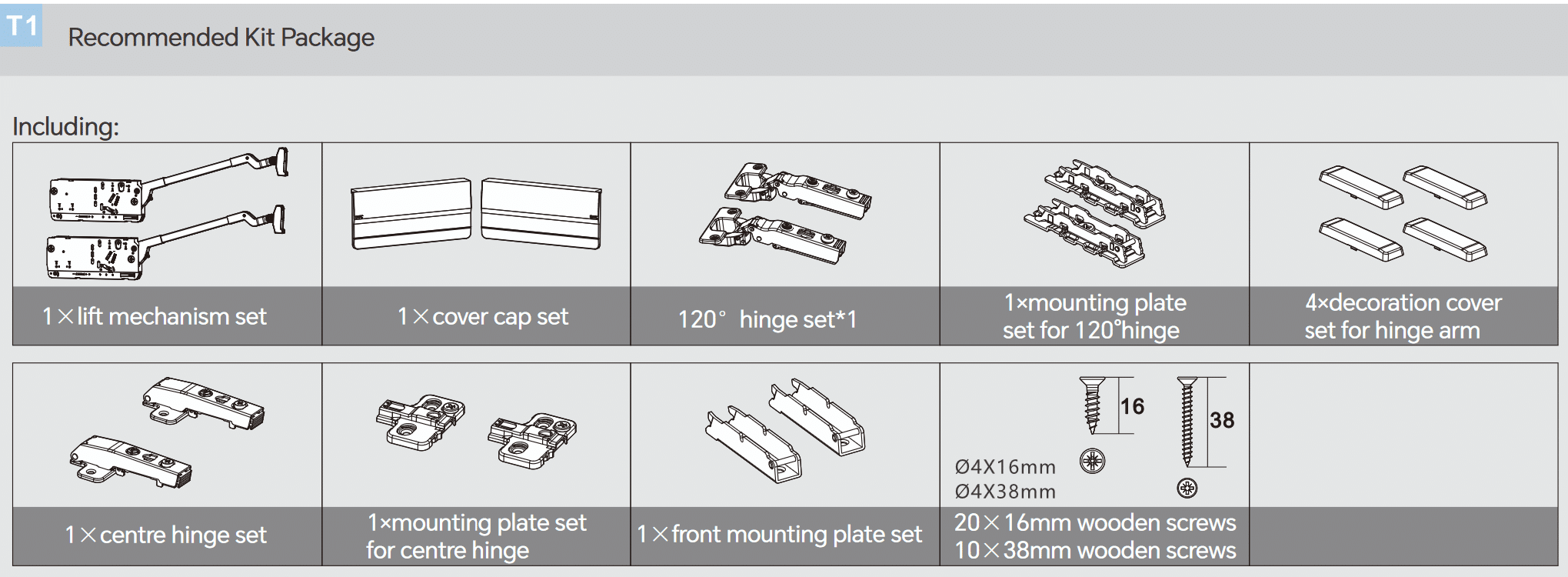

Pakkauksen sisältö (Täydellinen asennussarja):

• Nostomekanismipari (vasen + oikea)
• Mekanismien peitelevysarja
• 120° yläsaranat ja aluslevyt
• Keskisaranat (välisaranat) ja aluslevyt
• Etusarjan kiinnityslevyt
• Saranavarsien koristesuojat (4 kpl)
• Kiinnitysruuvit (20 kpl 16 mm ja 10 kpl 38 mm puuruuvit)

Valintaohje kantavuudelle:

Valitse mekanismin vahvuus kaapin kokonaiskorkeuden (KH) sekä ovien leveyden mukaan (laskettu kahden ovilehden yhteispainolle):

Kaapin korkeus (KH)	Oven paksuus 16–19mm Kaapin leveys:	Oven paksuus 22–26 mm MDF Kaapin leveys:	Suositeltu sarja
480 – 649 mm	400 – 800 mm	400 – 600 mm	Kevyt (AL)
480 – 649 mm	800 – 1200 mm	600 – 1000 mm	Medium(AM)
650 – 799 mm	400 – 600 mm	–	Kevyt (AL)
650 – 799 mm	600 – 900 mm	500 – 750 mm	Medium (AM)
650 – 799 mm	900 – 1200 mm	750 – 1200 mm	Raskas (AH)
800 – 1040 mm	400 – 700 mm	400 – 600 mm	Medium (AM)
800 – 1040 mm	700 – 1200 mm	600 – 1200 mm	Raskas (AH)

Huomio: Jos kaapin mitat tai ovien paino osuvat kahden vahvuuden rajalle, valitse aina pykälää vahvempi mekanismi sujuvan toiminnan varmistamiseksi.

Lisätiedot

Toimittaja	Carlo Casagrande & Co Oy
Kantavuus	Kevyt, Medium, Vahva
